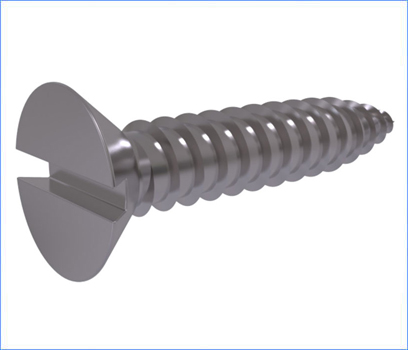

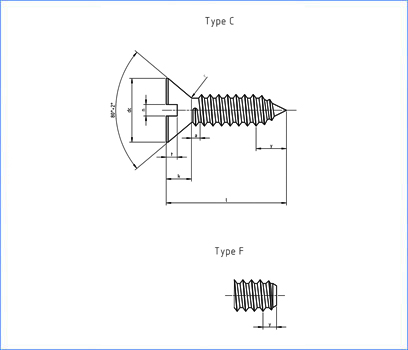

Legend :

  • l - length of bolt
  • k - head height
  • n - groove width
  • dk - head diameter

Makings :

  • Steel: steel - ISO 2702
  • Stainless: A2
  • Thread: thread ISO 1478

Specification

Thread size ST2,2 ST2,9 ST3,5 (ST3,9) ST4,2 ST4,8 ST5,5 ST6,3
P 0,8 1,1 1,3 1,3 1,4 1,6 1,8 1,8
a Max. 0,8 1,1 1,3 1,3 1,4 1,6 1,8 1,8
dk Nominal=max. 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4
Min. 4 5,2 6,44 7,14 7,74 9,14 10,37 11,97
k Approx 1,3 1,7 2,1 2,3 2,5 3 3,4 3,8
n Nominal 0,6 0,8 1 1 1,2 12 1,6 1,6
Min. 0,66 0,86 1,06 1,06 1,26 1,26 1,66 1,66
Max. 0,8 1 1,2 1,2 1,51 1,51 1,91 1,91
r Max. 0,8 1,1 1,4 1,5 1,6 1,9 2,1 2,4
t Min. 0,4 0,5 0,6 0,7 0,75 0,85 1 1,2
Max. 0,6 0,75 0,95 1,05 1,15 1,35 1,5 1,75
y
max.		 Type C 2 2,6 3,2 3,5 3,7 4,3 5 6
Type F 1,6 2,1 2,5 2,7 2,8 3,2 3,6 3,6
Thread size ST2,2 ST2,9 ST3,5 (ST3,9) ST4,2 ST4,8 ST5,5 ST6,3
l Type C Type F Approximate mass (7,85 kg/dm3), per 1000 units in kg
Nominal Min. Max. Min. Max.
6,5 5,7 7,3 5,7 6,5 0,14 0,242
9,5 8,7 10,3 8,7 9,5 0,2 0,35 0,548 0,658 0,775 1,1
13 12,2 13,8 12,2 13 0,27 0,476 0,722 0,88 1,02 1,45 2,11 2,53
16 15,2 16,8 15,2 16 0,33 0,584 0,871 1,07 1,23 1,75 2,49 3,07
19 18,2 19,8 18,2 19 0,692 1,02 1,26 1,44 2,05 2,87 3,61
22 21,2 22,8 20,7 22 1,17 1,45 1,65 2,35 3,26 4,15
25 24,2 25,8 23,7 25 1,32 1,64 1,86 2,65 3,65 4,69
32 30,7 33,3 30,7 32 2,35 3,35 4,56 5,95
38 36,7 39,3 36,7 38 3,95 5,34 7,03
